DYNOJET >> Wide Band 2

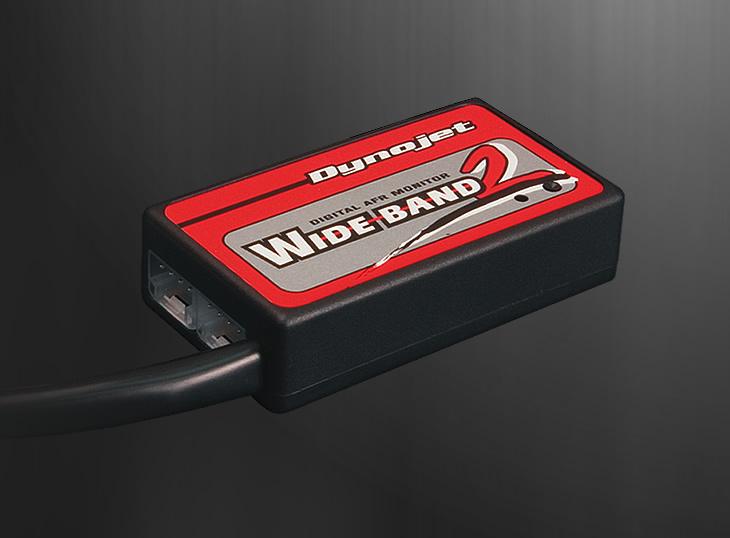

Wide Band Commander 2

LETTORE DIGITALE RAPPORTO STECHIOMETRICO

Il Wide Band Commander 2 ( WB2 ) è un dispositivo “stand alone” universale di acquisizione dati che permette di rilevare il rapporto stechiometrico ( AFR ) durante il funzionamento del motore unitamente ai giri motore (RPM) e posizione acceleratore (TPS).

Per la sua precisione, versatilità e facilità di utilizzo è uno degli strumenti di acquisizione dati più utilizzati al mondo e consigliato da diversi produttori di sistemi di acquisizione dati.

Questo strumento può essere utilizzato su veicoli a 4 tempi alimentati a benzina, gasolio, metano, etanolo, gpl, alcool installati su automobili, motocicli, camion, veicoli ultraleggeri, veicoli marini.

Il codice E15-7024 (modulo base + Display POD-300) è l’unico che permette di memorizzare i dati.

Il codice E15-7003 (include cavo DAQ) non è completo di POD-300 ed è disegnato per utilizzo in abbinamento a centraline separate oppure ad uno strumento analogico o digitale che è predisposto ad ospitare.

E’ anche possibile abbinare il Display POD-300.

La funzione Output O2 narrow band permette di fornire un segnale in uscita di emulazione sonda lambda narrow band. Questa funzione è prevista, ad esempio, per poter rimuovere la sonda lambda originale e sfruttarne il foro esistente, e fornire un segnale utile alla centralina originale. Questo segnale in uscita è programmabile.

Nota: La gestione/programmazione di questa funzione necessita del display POD-300.

E’ possibile collegare uno strumento analogico o digitale per la visualizzazione sulla plancia strumenti del valore AFR in tempo reale.

Collegando il WB2 ad una centralina Power Commander 5 (PCV) è possibile sfruttare la funzione Autotune di auto mappatura.

Occorrerà aggiungere al kit:
n.1 – Cavo CAN di collegamento al PCV
n.1 – Connettore Terminale CAN

Collegando il WB2 ad una unità PCV è possibile impostare il Display POD-300 per acquisire il segnale Giri/Motore (RPM) e Posizione Acceleratore (TPS) dal PCV stesso senza dover collegare i due input del WB2.

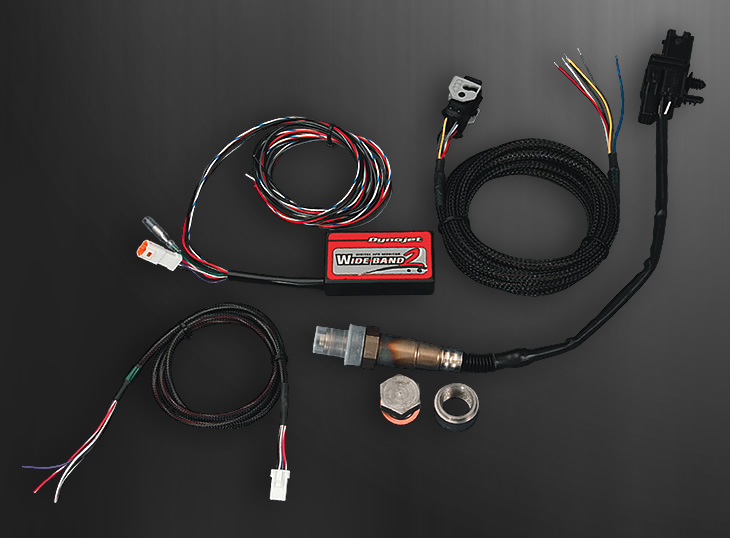

IL KIT INSTALLAZIONE COMPRENDE:

• 3 Morsetti rubacorrente
• 1 Faston di collegamento
• 2 Strisce velcro adesivo
• 1 Tampone con alcool
• 3 Fascette plastica
• 2 Adesivi Dynojet
• Cartolina registrazione prodotto
• Istruzioni di montaggio

ACCESSORI DISPONIBILI:

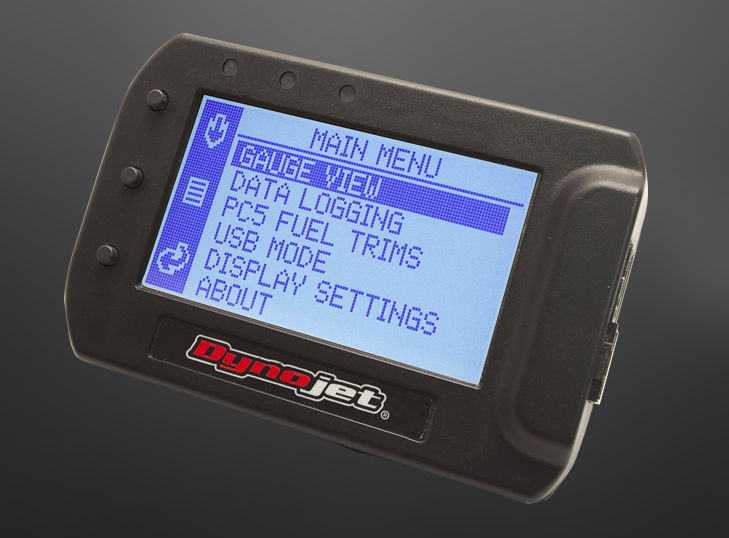

• Cod. POD-300 - Display Visualizzazione e memorizzazione dati + cavo

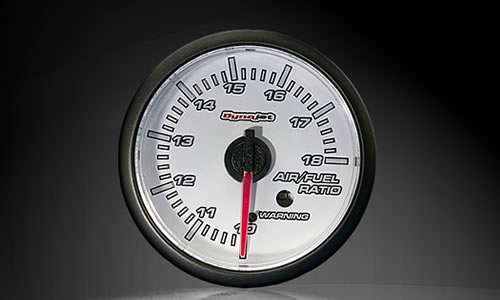

• Cod. E15-7018 - Strumento analogico con sfondo Bianco, diam. 52mm, cavo collegamento incluso

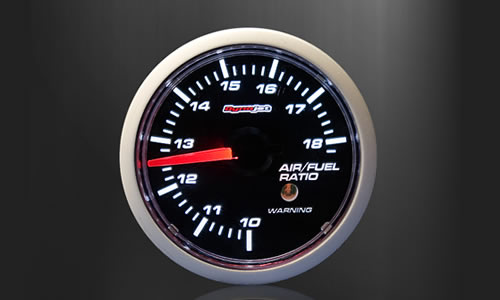

• Cod. E15-7019 - Strumento analogico con sfondo Nero, diam. 52mm, cavo collegamento incluso
• Cod. E15-7020 - Strumento digitale con sfondo Bianco, diam. 52mm, cavo collegamento incluso

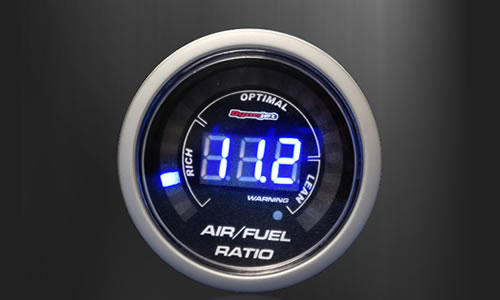

• Cod. E15-7021 - Strumento digitale con sfondo Nero, diam. 52mm, cavo collegamento incluso
• Cod. 76950114 - Cavo DAQ per collegamento ad acquisizione dati
• Cod. 76950118 - Cavo DAQ + strumento Analogico/Digitale
• Cod. 76423025 - Connettore Terminale CAN
• Cod. 76950145 - Cavo CAN lunghezza 15cm.
• Cod. 76950143 - Cavo CAN lunghezza 45cm.
• Cod. 76950117 - Cavo CAN lunghezza 90cm.

CARATTERISTICHE TECNICHE:

• Uscita Analogica 0-5v linearizzata (per acquisizione dati esterna)
• Collegamento RPM a filo singolo, sia accensione induttiva che capacitiva (CDI)
• Ingresso analogico 0-5v (TPS, MAF, boost, etc.)
• Test “Go/No go” per verifica funzionamento sonda lambda
• Confezione e copertura cavi robuste per anni di uso senza problemi
• Comunicazione Dynojet CAN-Link – consente di collegare le espansioni opzionali

SPECIFICHE PRODOTTO:

• Alimentazione 11.5 – 15 VDC, 3° Dimensioni cm 7,11 x 1,42 x 3,78 – Ampiezza: 0,68 Lambda – aria ambiente
• Input: analogico 0-5 VDC – digitale onda quadra, 0-12v nominale (bobina (-) segnale contagiri)
• Output: Calibrata Analogica 0-5v allo strumento, Calibrata AFR Analogica 0-5v, banda stretta simulata, Dynojet CAN-Link (necessario cavo opzionale)
• Il modulo Wide Band 2 può essere installato anche su veicoli non dotati di batteria, purché collegato ad alimentazione con tensione non superiore a 15 VDC.
